SCADA системи: локален контрол на машини и сгради

SCADA е система за наблюдение, събиране на данни и надзорно управление на технически процеси.
SCADA системи: локален контрол на машини и сгради

AI генерирана илюстрация — примерна обстановка.

SCADA е система за наблюдение, събиране на данни и надзорно управление на технически процеси. Тя обединява показателите от оборудването в екрани, история и събития, докато непосредственото управление обикновено остава в контролерите. Локалната архитектура разполага сървъра близо до обекта и може да намали зависимостта от външни услуги.

Защо локално, а не в облака

Локалният сървър позволява данните и интерфейсът да останат близо до оборудването. Облачните услуги могат да имат други приложения, но основните контури на управление и предвидените режими при отказ се разглеждат отделно. Самото място на сървъра не е гаранция за непрекъсваема работа.

При такъв подход мрежата, правата и архивите се управляват от организацията, която експлоатира обекта. Това носи и отговорност за обновяването, резервните копия и възстановяването. Локалната работа е архитектурен избор, чиито предимства се оценяват за конкретния процес.

Какво позволяват новите технологии

Уеб интерфейсите и достъпните протоколи позволяват екраните и моделът на данните да се адаптират към обекта. Това не премахва работата по интеграция и изпитване. Важни остават качеството на измерванията, връзката с контролерите и поведението при загуба на комуникация.

Да вземем за пример линия за преработка на отпадъци: бункер, шредер, сепаратор, оптичен сортер, преса. Как би изглеждал локалният контрол за нея днес? Илюстрациите по-долу са от пилотен SCADA интерфейс, който засега работи с данни от симулатор — сървърът и интеграциите още се изграждат.

Уеб интерфейс, настолни и мобилни клиенти

Днес такъв интерфейс може да е изцяло уеб: отваря се в браузър, а за работните места има отделно приложение за Windows и Linux, при нужда и за Mac. На телефона Android клиент показва същите екрани — показатели, машини, аларми с известие.

Сигурна връзка — WireGuard VPN и TLS

Най-правилният начин за отдалечен достъп до обекта е през VPN, а още по-правилният — през WireGuard: модерен, бърз протокол с малко код, който е лесен за проверка и труден за пробиване. Така системата изобщо не се показва в интернет — достъп имат само устройства с ключ за тунела.

Освен VPN, може да се ползва и HTTPS/TLS комуникация със сертификати между сървъра, клиентите и устройствата. Само устройство с валиден сертификат може да се свърже — така достъпът е удобен, без да се жертва сигурността.

Какво вижда операторът

SCADA — илюстрация на интерфейс за локален контрол

  • Дашборд — схема на линията с машините: бункер, шредер, магнитен сепаратор, оптичен сортер, мелница, балираща преса, прахоулавяне, компресор. Потокът се вижда как тече, а машина в авария светва в червено.
  • Аларми — с приоритет, час и квитиране; кой и кога е потвърдил, остава записано.
  • Измерване — електромери, водомери и топломери на едно място, с дневна консумация и аларма при постоянен дебит (теч).
  • Графики и тагове — всяка стойност във времето, с източника ѝ: протокол, адрес, регистър.

Отдалечени табла с Android TV

Една SCADA система, много екрани. Обикновен телевизор с Android TV става табло: в производствената зона, в склада при товаренето, в офиса на ръководителя. Всеки екран показва това, което трябва на хората там — показатели, състоянието на машините и алармите — и се обновява от същия локален сървър, без облак по средата.

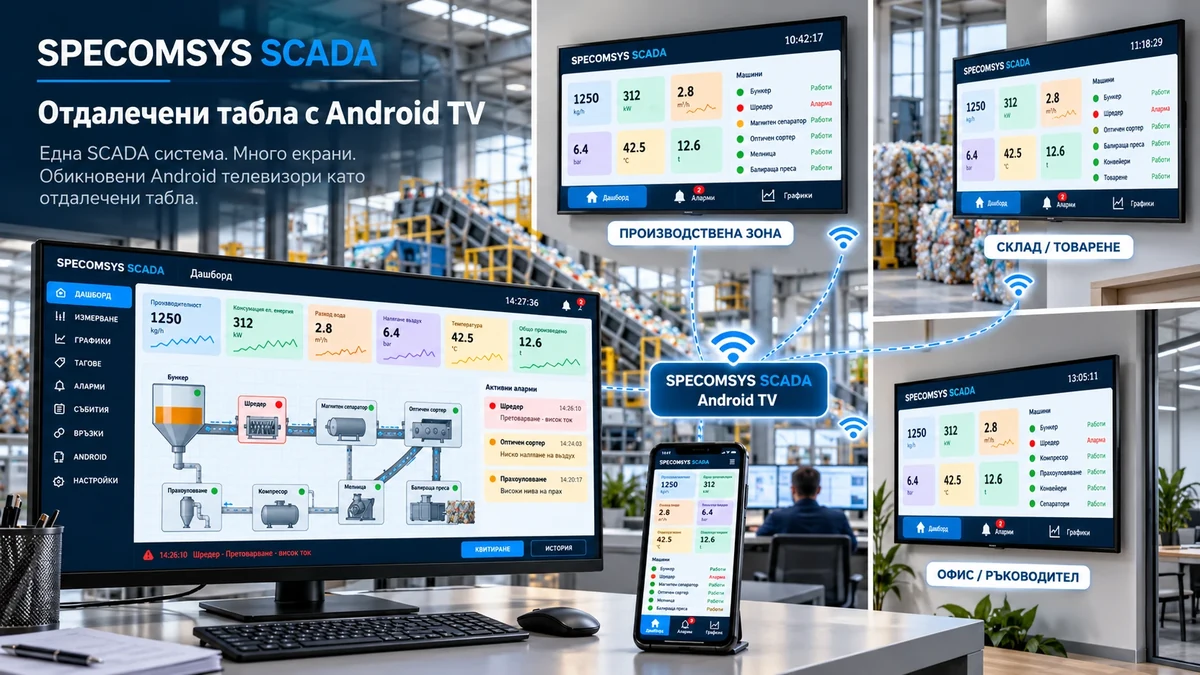

SCADA — отдалечени табла с Android TV в производството, склада и офиса

С какво говори

Една такава система трябва да говори с това, което реално стои по таблата:

  • Modbus TCP и RTU — честотни регулатори, електромери, компресори, контролери;
  • OPC UA — индустриални PLC и машини с вграден сървър;
  • MQTT — датчици и IoT устройства;
  • WAGO PLC — PFC100/PFC200 и CC100, с променливите от CODESYS по име;
  • Siemens PROFIBUS DP — SINAMICS и ET 200 през шлюз;
  • M-Bus и безжичен M-Bus — водомери и топломери.

Един обект може да смесва всичко това — точно както е в истинските заводи, където машини от различни години и производители работят на една линия.

Завод, сграда, станция — един софтуер

Добра идея е профилът на обекта да се избира в настройките: завод с машини, сграда (климат, осветление, достъп, енергия), помпена станция или лаборатория. Профилът сменя схемата, таговете и алармите — програмата е една.

Какво остава най-трудно

Екраните — какво се вижда и как се управлява — са по-лесната половина. Трудното е зад тях: надеждното събиране на данните, историята, потребителите и правата, и поведението, когато връзката с контролер падне посред нощ.

Затова най-ценни са хората, които стоят пред таблата всеки ден. Те знаят какво липсва в системите, с които работят сега, и кои устройства трябва да заговорят първи.
